Mât industriel pour conduit de fumée : sécuriser un dépassement important

Pourquoi le dépassement d’un conduit de fumée devient un enjeu structurel

Dans de nombreuses installations industrielles de grande puissance (chaufferies gaz ou biomasse, groupes électrogènes, process thermiques, cogénération) la hauteur du conduit est imposée par des exigences réglementaires et environnementales. Il doit dépasser d’une certaine hauteur, les bâtiments ou obstacles voisins afin d’assurer une dispersion correcte des fumées.

Plus la hauteur libre au-dessus du dernier point de fixation augmente, plus les efforts mécaniques sont contraignants pour la tenue mécanique du conduit. Sans structure de maintien adaptée, les conséquences peuvent être lourdes :

• Sollicitation excessive du support (toiture, mur, dalle)
• Fatigue prématurée des ancrages
• Déformation du conduit
• Non-conformité aux exigences de la NF EN 13084
• Refus du bureau de contrôle

Ces problématiques relèvent directement des règles de calcul définies par l’Eurocode 1 (actions du vent) et l’Eurocode 3 (dimensionnement acier). Pour les cheminées, la NF EN 13084 encadre également les exigences spécifiques.

Autrement dit, pour atteindre les hauteurs réglementaires, un simple prolongement de conduit ne suffit pas. Une structure dédiée devient indispensable.

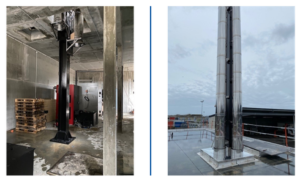

Le mât industriel : une réponse technique dédiée

Le mât industriel n’est pas un simple accessoire de fixation. Il s’agit d’une structure conçue et dimensionnée pour reprendre les efforts mécaniques qui contraignent la stabilité du conduit de fumée. Ces forces en présences sont liés aux vents ou au propre poids du système d’évacuation.

Cette armature permet d’ériger le conduit en hauteur, lorsqu’aucun appui n’est disponible, tout en garantissant la reprise des efforts structurels engendrés et ainsi, la stabilité du système d’évacuation.

Selon les configurations, le mât peut être :

• Autoportant ancré par un massif béton

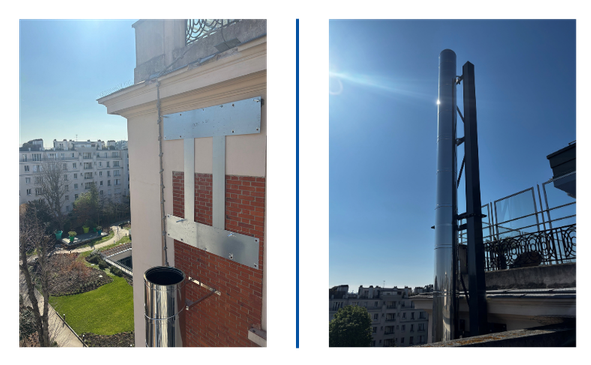

• Fixé sur une structure renforcée (paroi, mur, etc…)
• Intégré dans un dispositif haubané pour les grandes hauteurs

Les diverses dispositions et installations du mât offre une grande adaptabilité pour toutes les contraintes techniques rencontrées sur le terrain ou sur les différents chantiers et environnements.

→ Pour approfondir les règles de dimensionnement des conduits industriels, contactez directement notre service dédié

Un levier stratégique pour les donneurs d’ordres et industriels

Le mât pérennise les investissements car il contribue à la continuité de l’exploitation.

Intégrer la solution dès la phase de conception permet :

• D’éviter des reprises structurelles coûteuses en fin de chantier
• De sécuriser les échanges avec le bureau de contrôle
• De s’affranchir des contraintes liées aux grandes hauteurs de dépassement de conduits
• De garantir la conformité réglementaire

Un système global et cohérent : conduit et mât

La performance d’un mât dépend directement de la cohérence globale du système. Le dimensionnement ne peut être dissocié :

• du type de conduit
• de sa section
• de sa température de fonctionnement
• de sa hauteur totale

C’est dans cette logique de système global que s’inscrivent les solutions développées par Jeremias.

Jeremias France propose une solution technique dédiée pour l’intégration de conduits nécessitant un dépassement important du support. L’approche repose sur :

• une facilité de mise en œuvre sur chantier
• une solution standardisée et éprouvée
• une logistique adaptée aux contraintes industrielles
• un respect strict de la réglementation en vigueur

Les mâts Jeremias permettent de traiter différentes hauteurs de dépassement tout en garantissant la conformité des débouchés pour l’évacuation des gaz de combustion.

Des versions standards (3 m, 5 m) et des configurations sur-mesure sont disponibles selon les contraintes du projet : platine murale ou horizontale, mât déporté, hauteur spécifique, RAL au choix.

→ Pour consulter les caractéristiques détaillées, les configurations disponibles et les modalités d’accompagnement, accédez à la page dédiée aux mâts industriels Jeremias.

Anticiper plutôt que corriger

Dans un projet industriel, le mât ne doit pas être perçu comme un ajout tardif, mais comme un élément d’ingénierie intégré dès la conception.

Anticiper :

• sécurise la structure
• simplifie les validations réglementaires
• évite les reprises coûteuses
• protège la pérennité de l’installation

Un dépassement important mal traité peut fragiliser un projet entier. Correctement dimensionné et intégré dans une solution globale, le mât devient au contraire un facteur de fiabilité et de performance industrielle.

Nous pouvons vous accompagner dans ce choix, de la phase d’étude à la mise en œuvre

Parlez nous de votre projet

Nos références en mâts industriels

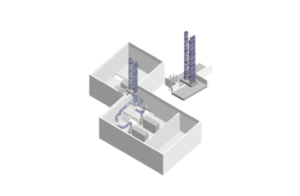

Création d’une chaufferie centralisée
Type d’application	Réseau de chauffage pour centre hospitalier
Appareil installé	2 chaudières biomasse 600 kW et 2 chaudières gaz 1100 kW sur même conduit
Type de projet	Fourniture et pose de 3 conduits modulaires fixés sur un mât unique pour garantir un débouché à +10m/terrasse
Solutions techniques Jeremias	Conduits double paroi isolée DW-ECO (2x∅400 et 1x∅600) fixé sur un mât 8m fixé en toiture (15m au total)

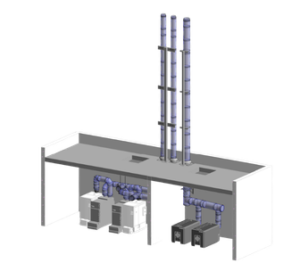

Création d’une chaufferie
Type d’application	Réseau de chaleur
Appareil installé	2 chaudières biomasse 230 kW et 2 chaudières gaz 440 Kw sur même conduit

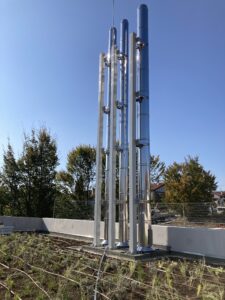

Type de projet	Fourniture et pose de 3 conduits modulaires fixés sur 3 mats en toiture.
Solutions techniques Jeremias	Conduits double paroi isolée DW-ECO (2x∅300 et 1x∅400) fixé sur un mât 8m sur toiture terrasse pour débouché à +10m/terrasse (15m au total)

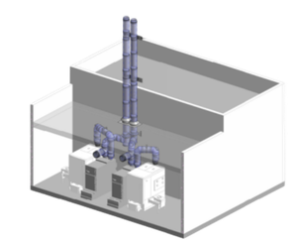

Création d’une chaufferie biomasse
Type d’application	Réseau de chauffage pour site industriel
Appareil installé	2 chaudières biomasse 330 kW
Type de projet	Fourniture et pose de 2 conduits modulaires fixés sur un mât unique.
Solutions techniques Jeremias	Conduits double paroi isolée DW-ECO (2x∅300) fixé sur un mât de 5m fixé en façade pour garantir un débouché à +10m/sol
