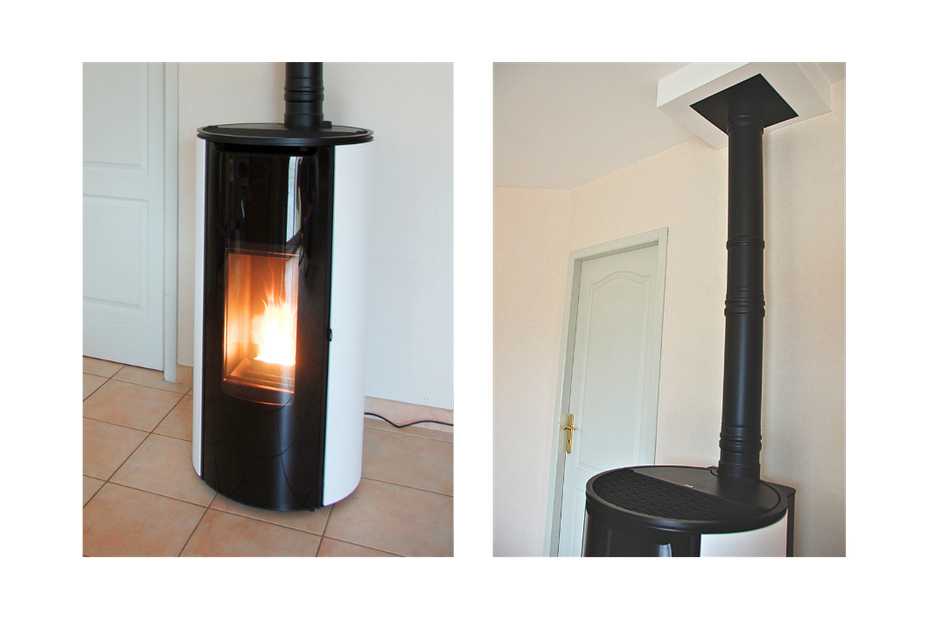

[REPORTAGE CHANTIER] Installation poêle à granulés sur boisseau existant : tubage flexible et raccordement concentrique

Comment bien préparer son chantier en fumisterie : l’analyse de l’existant

Comme toujours, un diagnostic de l’installation est essentiel avant d’envisager la rénovation. Le DTU 24.1 le rend obligatoire, mais surtout c’est lui qui conditionne tout le reste : le choix du flexible, le diamètre, l’orientation.

Six points sont à vérifier sur le chantier :

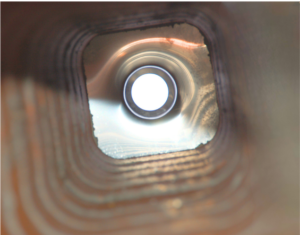

• Vérification de la stabilité, on inspecte visuellement l’absence de fissures ou de fragilité dans le conduit maçonné. Un boisseau fissuré, c’est un risque de transfert de chaleur vers les matériaux environnants.
• Contrôle de la vacuité, aucun dépôt de suie ou obstacle ne doit subsister avant l’introduction du flexible.
• Le ramonage mécanique complet est effectué avant toute intervention.
• L’étanchéité, le boisseau doit être apte à recevoir un tubage sans risque de fuite.
• La dépose éventuelle du couronnement
• Le respect des distances de sécurité aux matériaux combustible.

Le poêle à granulés fonctionne généralement en tirage naturel et à des températures de fumées relativement basses, ce qui favorise la condensation. Le tubage est rendu « obligatoire » du fait que l’on doit évacuer les fumées et acheminer l’air comburant en même temps. Nous sommes dans un système concentrique et le boisseau existant fait office de paroi extérieure.

Choisir son conduit ainsi que le diamètre de l’ouvrage

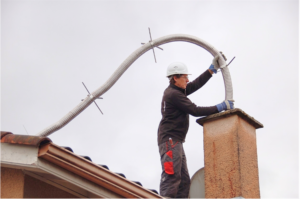

Pour ce chantier, le choix se porte sur le flexible double peau inox Jeremias EW-FLEX, en Ø 80 mm.

Pourquoi le flexible plutôt que le rigide ? Parce que le boisseau maçonné présente des irrégularités internes. Le flexible s’adapte naturellement aux légères déformations du conduit sans forcer ni créer de points de contrainte.

Le Ø80 mm est validé par une note de calcul prenant en compte deux paramètres : la puissance de l’appareil et la hauteur totale de l’installation. À savoir : un conduit sous-dimensionné bride le tirage mais surdimensionné, il aggrave la condensation.

Vous avez besoin d’aide pour dimensionner votre conduit ?

Contactez-nous

l’espace entre flexible et boisseau

C’est le point le plus souvent mal maîtrisé sur ce type de chantier. Le DTA impose de maintenir un espace entre le flexible et la paroi maçonnée pour assurer une évacuation ainsi qu’une amenée d’air extérieur vers le poêle. Pour cela il faut respecter des dimensions minimales entre le conduit et le boisseau, sur ce chantier les dimensions intérieures du boisseau sont de 140x140mm pour un flexible de Ø 80 mm.

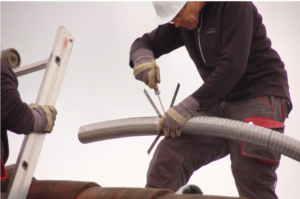

Pour maintenir le flexible parfaitement centré dans le boisseau et garantir une amenée d’air, Jeremias recommande d’installer des brides araignée tous les 5 m. Elles jouent le rôle de centreurs : le flexible ne touche jamais les parois et la ventilation est fluide et continue.

Raccorder son appareil au boisseau via un conduit concentrique

Une fois le flexible en place dans le boisseau, il faut connecter le poêle. Le système Jeremias retenu ici est le Twin-Biomass Ø 80/125, en concentrique  :

• Le conduit central (Ø 80 mm) évacue les fumées
• L’espace annulaire entre les deux parois achemine l’arrivée d’air frais vers l’appareil

Ce système est adapté aux poêles à granulés étanches, qui ont besoin d’une alimentation en air extérieur contrôlée. Chaque emboîtement est verrouillé par une bride de sécurité.

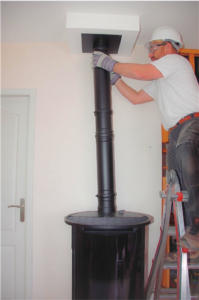

Au plafond, une plaque de raccordement assure la jonction étanche entre le conduit concentrique visible dans la pièce et le flexible caché dans le boisseau.

Intéressé par notre système concentrique pour poêle à granulés étanches ?

Découvrez notre kit Twin-Biomass

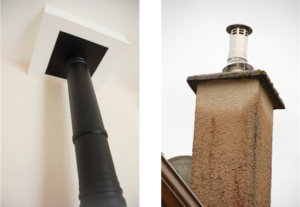

Comment bien terminer son chantier : finitions et pérennisation de l’installation dans le futur

Afin de bien terminer son chantier, il est important de prendre en compte le futur de l’installation. On parlait en début d’article de la note de calcul et justement, il est important de bien dimensionner l’ouvrage afin de ne pas le limiter pour de futurs changements.

Mais au-delà des calculs, comment s’assurer que l’installation ne bouge pas dans le temps ? Tout se passe au niveau des finitions intérieures et extérieures.

Côté pièce de vie : l’étanchéité d’abord

Des plaques de propreté sont installée autour du conduit, au niveau du passage au plafond.

Est-ce que c’est fait uniquement pour le visuel ? Non. Le but premier est de rendre le plafond parfaitement étanche et de permettre au Twin-Biomass d’aller puiser l’air comburant dans le boisseau et de raccorder l’évacuation de fumées au flexible. Si un vide est laissé autour du conduit, cela crée une fuite d’air et le circuit ne peux plus être considéré comme étanche.

Côté toiture : la fin du chapeau béton

Une fois sur le toit, un terminal design en inox est posé.

Peut-on gagner du temps en gardant l’ancien chapeau en béton ? C’est une erreur fréquente. Un vieux chapeau en béton n’est pas adapté aux tubages en inox actuels. Il finit presque toujours par freiner la sortie des fumées et créer des problèmes de tirage.

En installant un terminal design inox, on respecte les dispositions de mise en œuvre décrite dans le DTA. Le conduit est protégé contre la pluie et on empêche aussi le vent de refouler les fumées dans le conduit.

C’est cette étape qui permet au poêle de fonctionner correctement, même quand il y a beaucoup de vent dehors.

Ce que l’on retient de ce chantier

Ce type d’installation, bien mené, protège le client, protège l’installateur, et garantit un appareil qui fonctionne dans la durée. Le DTA n’est pas une contrainte de papier, c’est la feuille de route qui évite les rappels de chantier.
