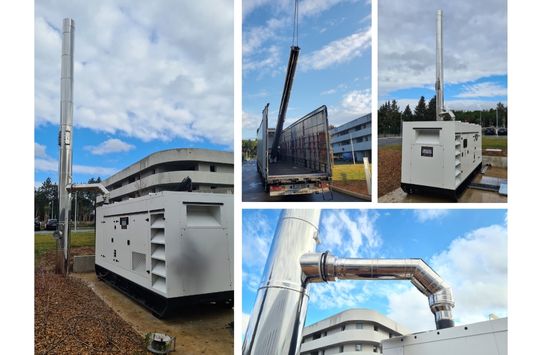

[REPORTAGE CHANTIER] Installation cheminée autostable pour groupe électrogène à Eguilles (13)

Un projet de raccordement du groupe électrogène

• Le projet : Installation d’un conduit de raccordement suite au remplacement d’un groupe électrogène
• Appareil : Groupe électrogène 1000 kVA
• Conduits Jeremias : Cheminée autostable et conduit double paroi isolé haute pression
• Lieu : Eguilles – Bouches-du-Rhône
• Client : Diesel Électric
• Durée de réalisation : 4 heures

La solution de conduit d’évacuation de fumée par Jeremias France

Après étude du bureau technique interne, la solution de la cheminée autoportante a été préconisée par Jeremias.

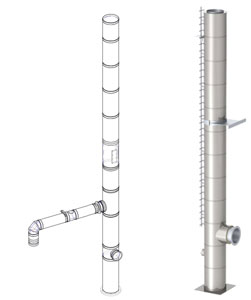

Le modèle qui a été sélectionné est la cheminée FSB : cheminée mono-conduit avec fût porteur intérieur.

Les avantages du conduit autoportant FSB :

• Le conduit d’évacuation de fumée sert également d’élément statique porteur
• Il est équipé d’un isolant et recouvert d’une jaquette de finition
• Le conduit intérieur porteur est doté de crochets de levage intégrés

Découvrez toutes nos solutions en cheminées industrielles.

L’évacuation des produits de combustion

Pour permettre une extraction des fumée du groupe électrogène, voici le raccordement qui a été installé :

• Un conduit de fumée isolé (raccordement par conduit modulaire) en inox Ø300
• Une cheminée autostable FSB en inox Ø350
• Autre pièce importante de l’installation : la trappe NFX (pour effectuer les mesures règlementaires)

Le transport et le levage de la cheminée autostable

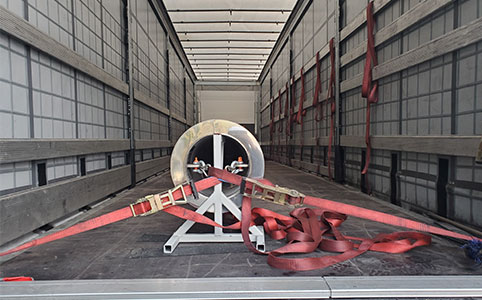

• La cheminée est fortement fixée dans le camion tout au long de son transport, elle est livrée assemblée en un seul morceau.

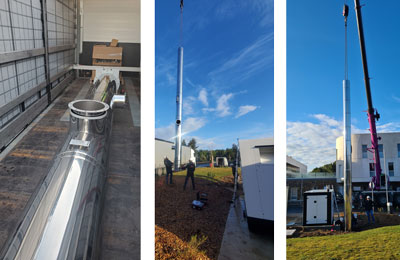

• Elle est maintenue tout au long du levage jusqu’à son positionnement dans la cage d’ancrage puis sa stabilisation à la verticale.
• Un système de décrochage automatique évite l’utilisation d’une nacelle sur le chantier
