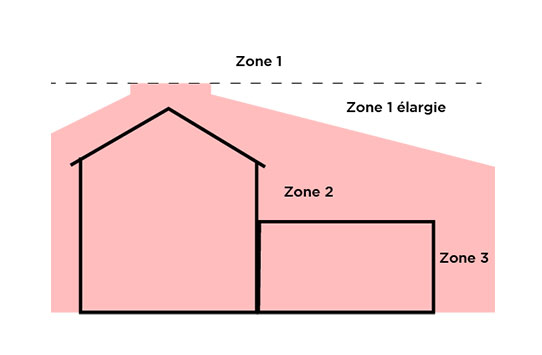

Les différentes possibilités de débouchés

Zone 1 – débouché en toiture classique, hors zone de surpression

• Dépassement de 40 cm au dessus du faîtage et au moins de toute partie de construction distante de moins de 8m
• Mise en œuvre suivant le DTU 24.1 P1/A1

Zone 2 hors zone de surpression

• Débouché situé sous les 40 cm du faîtage et hors zone de surpression
• L’arrêté du 22/10/1969 donne la possibilité de placer un débouché en zone 1 élargie, lorsque il n’y a pas de risque de surpression dû à la faible dimension des parties de construction proche du conduit

Zone 2 – débouché en toiture, zone de surpression

• Débouché sur le bord de la toiture
• Non considérée comme classique mais acceptée sous conditions
• Uniquement possible avec un conduit ET un appareil couverts par (Document Technique d’Application Jeremias)
• L’installation doit être un système étanche

Zone 3 – débouché en façade, zone de surpression

• Non considérée comme classique mais acceptée sous conditions
• Non autorisée dans les constructions neuves mais uniquement pour les rénovations
• Uniquement possible avec un conduit ET un appareil couverts par (Document Technique d’Application Jeremias)
• L’installation doit être un système étanche

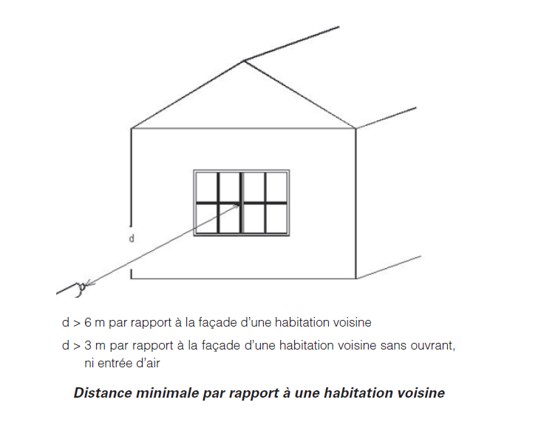

Cas particulier du terminal

Selon les DTA des fabricants de conduits, le terminal horizontal ne doit pas déboucher sur une circulation extérieure hors de la propriété privée.

Le positionnement du terminal horizontal dans une cour fermée est également prohibé.

Pour connaitre tous les détails d’installation des conduits en zone 2 et zone 3, consultez le Cahier des Prescriptions Techniques communes

Le Document Technique d’Application

Aujourd’hui, le poêle à granulés étanche n’est pas considéré dans le DTU 24.1. Il n’existe aucune norme décrivant la mise en œuvre d’installation de poêles à pellets.
En tant que fabricant de conduits de fumée dédiés à l’Energie Pellet, JEREMIAS propose un DTA (Documents Techniques d’Application) validé par le CSTB et qui préconise des règles d’installation.

–> Un Document Technique d’Application CSTB n’est pas une norme. C’est un référentiel technique d’installation.

Sources : Arrêté du 22/10/1969, article 18; Guide CSTB – Poêles et inserts à granulés

Pour une finition esthétique de votre débouché en toiture, plusieurs solutions sont offertes chez Jeremias :

• Chapeau anti-pluie et anti-vent DW-ECO 2.0
• Chapeau standard DW-ECO 2.0
• Cône de finition DW-ECO 2.0
• Terminal vertical long TWIN-BIOMASS noir
